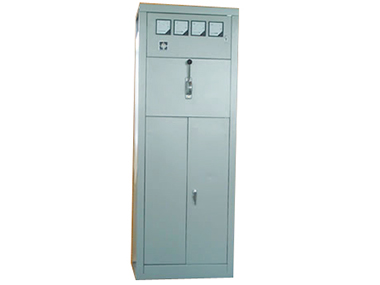

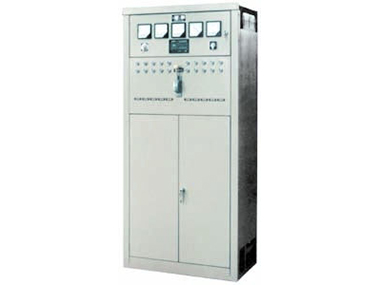

PGL1.2型交流低壓配電屏

一、概述

　　PGL1.2型交流低壓配電屏于1984年7月鑒定通過，是取代BSL型低配屏的系列產品。本產品結構設計合理，電路配置安全，防護性能好，比老產品具有分?jǐn)嗄芰Ω?、?dòng)熱穩定性好,運行安全可靠等優點。并且輔助電路方案與主電路方案相對應。每一個主電路方案對應一個或數個輔助電路方案，用戶在選取主電路方案后可很方便地從對應的輔助電路方案中選取合適的電氣原理圖。

　　本產品屏寬尺寸分400、600、800、1000mm四種,每一屏可作為一個獨立單元,并且能以屏為單元組合成各種不同方案,方便用戶選取,并達到所需要方案的組合。 PGL1.2型交流低壓配電屏的電氣參數。

　　1.產品的絕緣電壓為500V;

　　2.主電路額定工作電壓為交流380V;

　　3.輔助電路的額定工作電壓為交流220V、380V。直流110V、220V;

　　4.PGL1型產品,其分?jǐn)嗄芰?/span>15kA(有效值);PGL2型產品,其分?jǐn)嗄芰?/span>30kA(有效值)。

二、用途

　　PGL1.2型交流低壓配電屏適用于發電廠、變電站、廠礦企業中作為交流50HZ,工作電壓不超過交流380伏的低壓配電系統中動力、配電、照明之用。

三、正常使用條件

　　1.周圍環境溫度不高于+40℃，而在24小時周圍內平均溫度不高于35℃，周圍空氣溫度的下限為-5℃；

　　2.空氣清潔，相對濕度在最高溫度為+40℃時不超過50%；在溫度較低時，允許有較高的相對濕度。例如+20℃時為90％；

　　3.安裝傾斜度不超過5度；

　　4.無劇烈震動和沖擊及其不足以腐蝕電器元件的場所；

　　5.海拔高度不超過2000米。

四、主要技術參數：

額定電壓：380V

絕緣電壓：500V

輔助電路工作電壓：AC220V、AC380V、DC110V、DC220V

分段能力：PGL1型為15KA、PGL2型為30KA

外形尺寸：寬400、600、800、1000，深600，高2200
