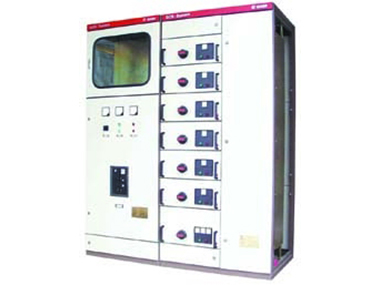

GCS型低壓抽出式配電柜

1.用途

    裝置適用于發電廠、變電所、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電和電動機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制用。

    在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。

    裝置是根據電力部主管上級、廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口的特殊需要。

    裝置是根據電力部主管上級，廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容，計算機接口，動力集中控制，方便安裝維修，縮短事故處理時間等需要，本著安全，經濟，合理，可靠的原則設計的新型低壓抽出式開關柜，產品具有分?jǐn)?，接通能力高，?dòng)熱穩定性好，電氣方案靈活，組合方便，系列性實用性強，結構新穎，防護等級高等特點，可以作為低壓抽出式開關柜的換代產品使用。

    裝置符合IEC439-1《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》，ZBK36001《低壓抽出式成套開關設備》等標準。

2.使用條件

　 （1）周圍空氣溫度不高于+40℃，不低于-5℃，24小時內平均溫度不得高于+35℃，超過時，需根據實際情況降容運行。

（2）戶內使用，使用地點的海拔高度不得超過2000m。

（3）周圍空氣相對濕度在最高溫度為+40℃ 時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。

（4）裝置安裝時與垂直面的傾斜度不超過5%，且整組柜列相對平整（符合GBJ232-82標準）。

（5）裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

（6）用戶有特殊要求時，可以與制造廠協商解決。

3.電氣性能 　

4.結構特征

　 （1）裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔E=20mm.

（2）裝置各功能室嚴格分開，其隔室主要分為功能單元室，母線室，電纜室，各單元的功能作用相對獨立。

（3）裝置沒有采用將水平主母線置于柜頂?shù)膫鹘y(tǒng)設計，使電纜室上下均有出線通道，解決了老產品無法上出線的難題。

（4）裝置柜體的尺寸系列

（5）功能單元

   ① 一個為一個獨立功能單元。

   ②抽屜分為二分之一單元，一單元，二單元，三單元四個尺寸系列，回路的額定電流在400A及以下。

一個單元抽屜的尺寸為：160（高）*560（寬）*407（深），二分之一單元抽屜的寬為280，二單元，三單元僅以高度做二倍，三倍的變化，其余尺寸均同一單元。

   ③功能單元的抽屜可以方便的實現互換。

   ④裝置的每柜內可以配置11個一單元的抽屜或22個二分之一單元的抽屜。

   ⑤抽屜進出線根據回路電流大小采用不同片數的同一規范片式接插件，一般一片接插件小于等于200A。

   ⑥二分之一抽屜與電纜室的轉接，采用背板式結構的轉接件。

單元抽屜與電纜室的轉接采用棒式結構的轉接件。

   ⑦抽屜面板有合、斷、試驗、抽出等位置的明顯標志，抽屜設有機械式聯鎖裝置。

（6）饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜隔室內電纜的連接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又極大的方便了用戶對電纜的安裝與維修。

電纜隔室有兩個寬度尺寸（240㎜和440㎜）可供選用，視電纜數量，截面和用戶對安裝維修方便的要求而定。

（7）裝置的功能單元輔助接點對數一單元及以上的為32對，1/2單元的為20對，能滿足自動化用戶和與計算機接口的需要。

（8）考慮到干式變壓器使用的普通性安全性和油浸變壓器的經濟性，裝置既可以方便的與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。

（9）以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。

（10）裝置按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N或PEN方式。

（11）柜體的防護等級為IP3L0、IP4L0，可以按用戶需要選用。
